SeaTalkHS / RayNet / Ethernet

Das Raymarine RayNet auf RayNet Netzwerkkabel ermöglicht die Verbindung von zwei RayNet-Geräten. Das Netzwerkkabel mit zwei weiblichen Anschlüssen kann auch zwei HS5 Netzwerk Switches verknüpfen, die vor allem zum Aufbau von größeren Systemen benötigt werden.   Dieses Kabel ist in folgenden Längern erhältlich: 400mm, 2, 5, 10 oder 20 Meter.

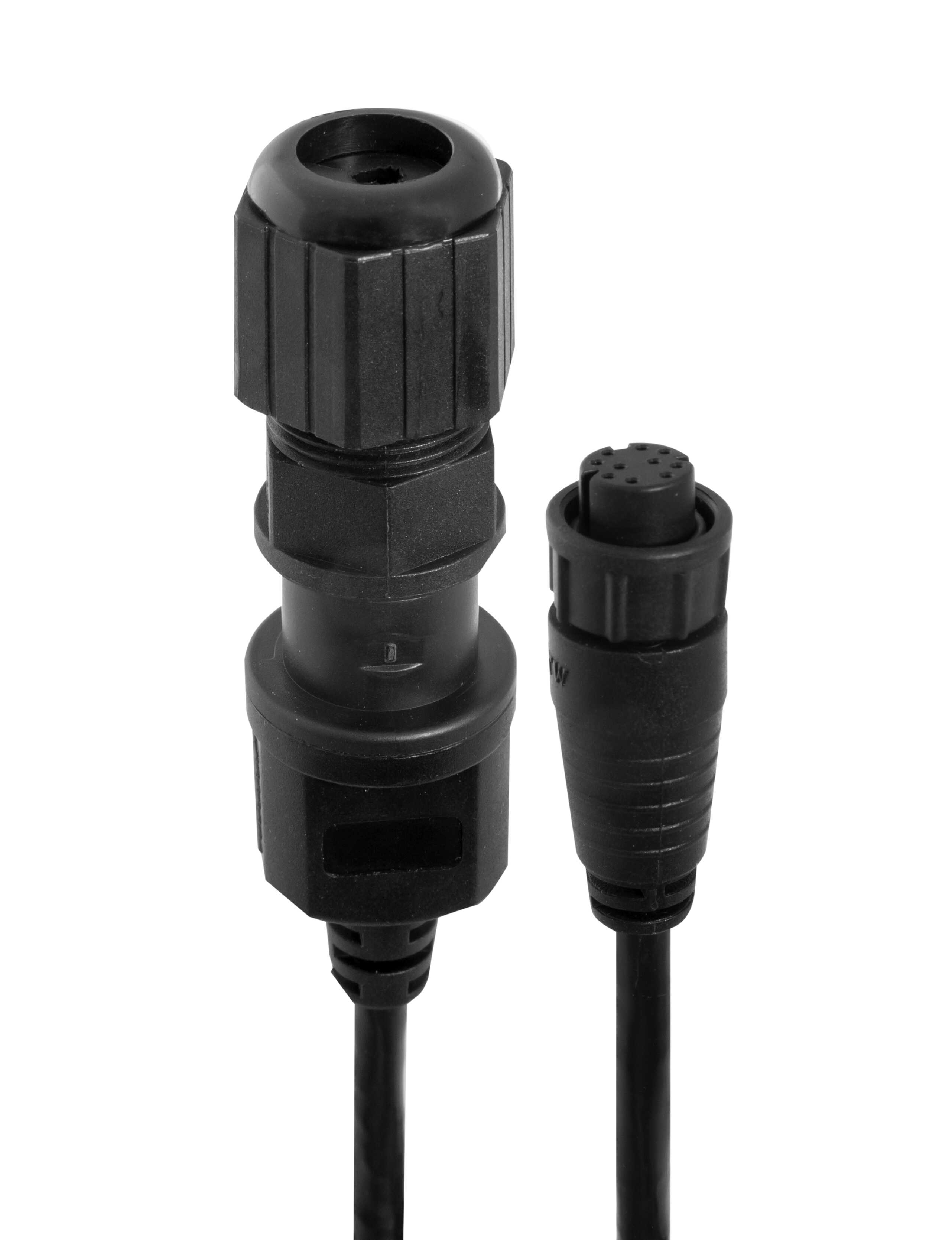

Das Raymarine RayNet auf RJ45 Adapterkabel mit wasserdichtem Bajonett und zwei weiblichen Anschlüssen wird genutzt, um ein SeaTalkHS Netzwerkkabel mit wasserdichtem Überwurf der G-Serie, C-Wide oder E-Classic Multifunktionsdisplays mit einem RayNet Multifunktionsdisplay zu verknüpfen. Das Adapterkabel mit Bajonett ist 40cm lang.

Mit dem Raymarine RayNet auf RJ45 Adapterkabel (männlich) können die Multifunktionsdisplays der c und e-Serie mit dem SeaTalk High Speed Netzwerkswitch (8 Port) verbunden werden. In Verwendung mit einem Netzwerkkoppler kann ebenfalls die Verknüpfung eines Multifunktionsdisplays mit RayNet-Anschluss oder HS5 Switch mit einem diditalen Radar, einem DSM Fischfindermodul oder einer Wärmebildkamera erfolgen.   Das Kabel ist in verschiedenen Längen (1,3 oder 10 Meter) verfügbar.

Das Raymarine SeaTalkHS Netzwerkkabel verbindet Multifunktionsdisplays der Raymarine c und e-Serie beispielsweise mit einem Koppler oder einem Netzwerkswitch. An einem Ende ist ein wasserdichter Bajonett-Überwurf über dem Standard RJ45-Stecker angebracht, dieser wird zumeist an das Display angeschlossen.   Das Adapterkabel ist in folgenden Längen erhältlich: 1,5m, 5, 10,15 und 20m.

Raymarine RNS-5 NetzwerkswitchMit dem Raymarine RNS-5 Netzwerkswitch können Raymarine Netzwerksysteme über die RayNet Highspeed-Ethernet-Verbindung erweitert werden. Verwenden Sie den Raymarine RNS-5 Netzwerkswitch, um Raymarine Axiom-Displays mit Radargeräten, Sonarmodulen, IP-Kameras und Teledyne FLIR Wärmebildkameras zu verbinden. Der Raymarine RNS-5 Netzwerkswitch unterstützt außerdem die Anbindung zu dem Raymarine digitalen Steuerungssystemen Raymarine YachtSense sowie dem WLAN-Router Raymarine YachtSense Link. Zwei Raymarine RNS-5 Netzwerkswitches können für größere Systeme einfach in Reihe geschaltet werden. Der Raymarine RNS-5 Netzwerkswitch ersetzt den bekannten Raymarine HS-5 Netzwerkswitch A80007. Raymarine RNS-5 Netzwerkswitch Hauptmerkmale: 1. 5 RayNet Ethernet-Gigabit-Anschlüsse für eine schnelle und zuverlässige Konnektivität 2. Robustes IPX-6-Gehäuse 3. Wasserdichte RayNet/Ethernet-Anschlüsse 4. Entwickelt für die einfache Schottmontage 5. LED-Statusanzeigen für Power- und Netzwerkanschluss 6. Einfaches Plug-and-Play mit Raymarine-Geräten 7. Keine komplizierte Einrichtung oder Konfiguration

Der Raymarine SeaTalkHS Netzwerkkoppler ermöglicht die Verbindung von zwei Geräten mit der Standardverbindung RJ45 im SeaTalkHS-Netzwerk.

Der Raymarine RayNet Verbinder besitzt zwei männliche Anschlüsse und ist zum Verlängern eines RayNet Netzwerkkabels mit einem weiteren RayNet Netzwerkkabel geeignet. Dieses Adapterkabel ist 100mm lang.

Der Raymarine Ethernet Koppler T-Serie verbindet zwei Komponenten im Ethernet-Netzwerk. Er dient zur Einbindung der Raymarine T-Serie (Wärmebildkameras) ins Netzwerk.

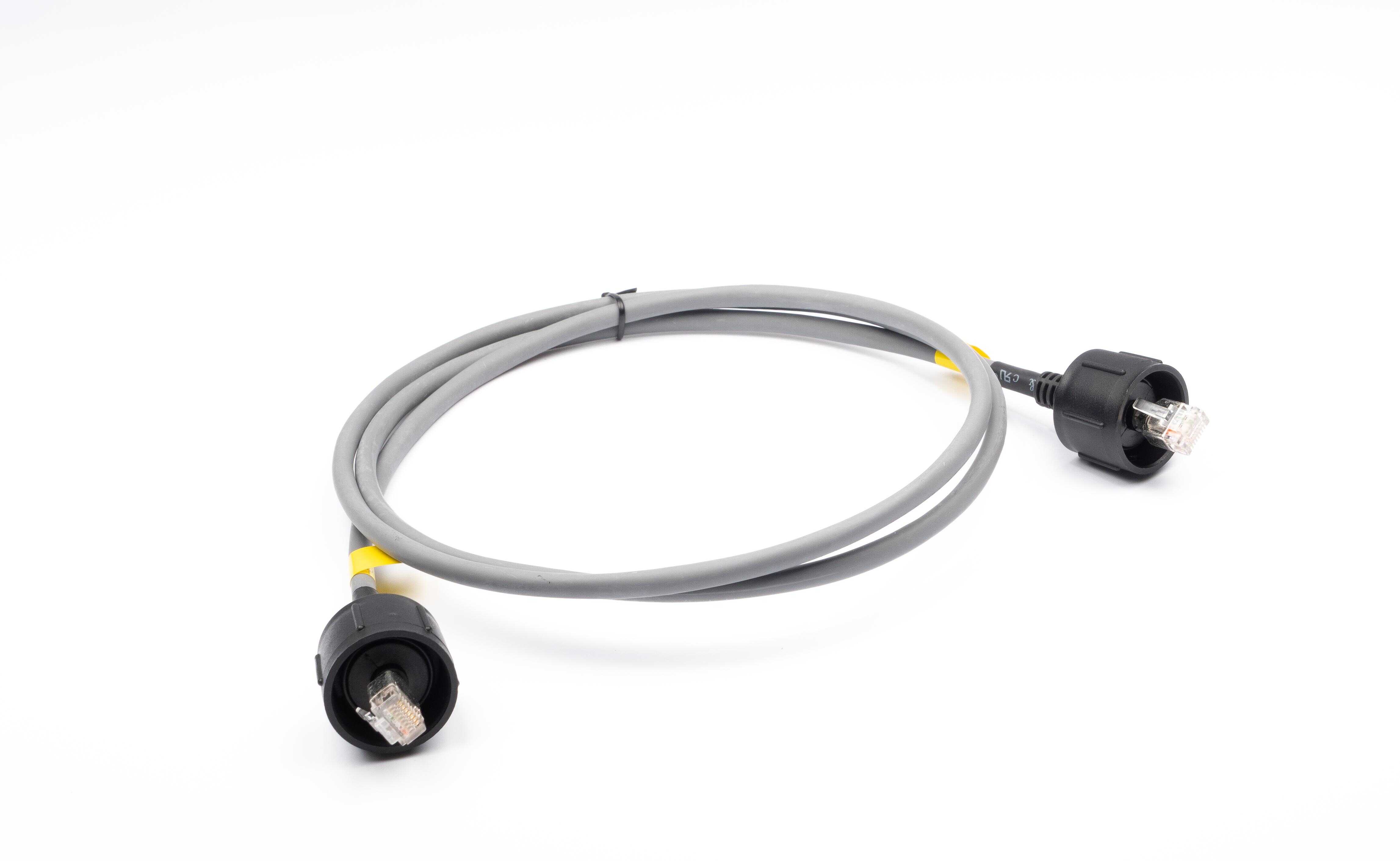

Das Raymarine SeaTalkHS Patchkabel mit zwei RJ45 Steckverbindungen dient zur Erweiterung des SeaTalkHS Netzwerkes oder zum Anschluss der Raymarine G-Serie.   Das Patchkabel ist in den Längen 1,5 m, 5m, 10m, 15m oder 20m erhältlich.

Hier finden Sie den aktuellen Netzwerkswitch von Raymarine:Raymarine RNS-5 NetzwerkswitchMit dem Raymarine HS5 RayNet Netzwerk Switch können SeaTalkHS-Daten auf andere SeaTalkHS-Geräte übertragen werden. Die Informationen, die über das SeaTalkHS-Netzwerk kommen, vermitteln Daten der Seekarte (natürlich nur zwischen kompatiblen Displays), des Fischfinders oder des digitalen Radars.   Wenn Sie ein System mit mehr als fünf SeaTalkHS-Geräten besitzen, dann wird unter Umständen auch mehr als ein Switch benötigt. In diesem Fall können mehrere Switche verbunden werden (sog. Daisy Chain). Der Raymarine HS5 RayNet Netzwerk Switch besitzt einen high-speed-Port (1000Mbit/S), über den bei Bedarf ein weiterer Switch angeschlossen werden kann - bei Erhaltung der vollen Bandbreite im System! Da aber jeder Switch nur einen high-speed-Port (Port 5) hat, können auch nur zwei Switche mit voller Bandbreite (1000 Mbit/S) verknüpft werden. Weitere Switche werden lediglich über einen Port mit Standard-Geschwindigkeit (100 Mbit/S) verbunden.   Hinweis: Die maximale Anzahl an SeaTalkhs Geräten,die in einem Netzwerk zugelassen sind, beträgt 25.   Haupteigenschaften:•  12V oder 24V DC - Version•  5 Ports - wasserdichte RayNet Anschlüsse•  Netzwerkgeschwindigkeit 10Mbit/sek, 100Mbit/sek & 1000 Mbit/sek (nur Port 5)•  Gigabit Port 5 ermöglicht höchste Geschwindigkeit bei einem kaskadierten zweiten SwitchTechnische Spezifikationen: • Abmessungen: 252,5 mm (L) x 88,6 mm (D) x 75,0mm (H)• Nominalspannung: 12 oder 24 V DC• Spannungsbereich: 9 - 32 V DC• Leistungsaufnahme: < 2,5 W• Stromaufnahme: < 600 mA @ 12 VInstallationsumgebung:• Betriebstemperatur = -25ºC bis +55ºC• Lagertemperatur = -25ºC bis +70ºC• Relative Feuchtigkeit: max 93%• Wasserschutz nach IPX6Konformität • Europa: 2004/108/EC• Australia und New Zealand: C-Tick, Compliance Level 2• China: CCS certification • Datenprotokoll: SeaTalkHS• Geschwindigkeiten: 10 Mbit/S; 100Mbit/S; 1000Mbit/SIm LIeferumfang enthalten: • Netzwerk Switch• Schrauben• Spannungskabel (rot und schwarz)• Dokumentation, bestehend aus:     Installationsanleitung     Montageschablone     Garantiebedingungen

Das Raymarine SeaTalkHS Netzwerkkabel mit wasserdichtem Bajonett auf beiden Seitenenden dient zur Verbindung von zwei Raymarine Multifunktionsdisplays der C-Widescreen oder E-Widescreen Serie im SeaTalkHS-Netzwerk.   Das Kabel ist in folgenden Längen verfügbar: 1,5m und 15m.
