Maretron / NMEA 2000

Mit der Maretron CM-CF-4 Multi-Port-Box für Micro/Mid-Kabel können Sie mehrere Kabel im NMEA 2000-Netzwerk zentral verbinden.

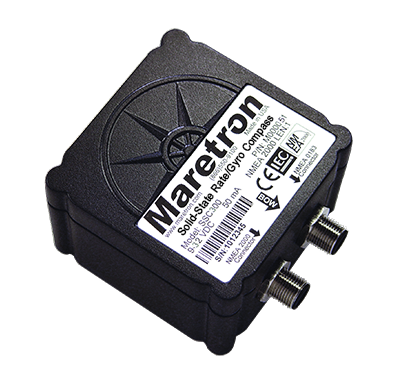

Der Maretron SSC300 Festkörper Kompass ist ein elektronischer Kompass mit Wendekreisel. Mit einer Genauigkeit von 1° bei Winkeln von +/-45° und der Messung von Roll- und Stampfbewegung unter statischen Bedingungen bis auf 1° genau, liefert Ihnen dieser Kompass äußerst genaue Ergebnisse. Jedes einzelne SSC300 Modell ist ab Werk kalibriert und misst deshalb genau. Dabei werden die erhaltenen Daten 10 mal pro Sekunde weitergegeben sowie die Daten für Schifflage und die Pitch- und Rolldaten 1 mal pro Sekunde. Obwohl der SSC300 den vorgegebenen NMEA 2000 Standards entspricht, bietet er Ihnen auch NMEA 0183 Daten und ist so auch an ältere Navigationssysteme oder Autopiloten anschließbar. Dieser Festkörper Kompass lässt sich automatisch kalibrieren. Durch moderne digitale Filter, die im 3-Achsen Magnetometer, im 2-Achsen-Beschleunigungsmesser sowie im Festkörper-Kompass integriert sind, wird die dynamische Genauigkeit verbessert. Das wasserdichte Kompassgehäuse lässt sich in unterschiedlichen Positionen montieren.

„Digital Yacht NAVDoctor ist das perfekte NMEA 2000 Diagnosewerkzeug für Händler, Installateure und Bootsbauer. Es verwandelt jedes mobile Gerät in einen NMEA-2000-Netzwerkanalysator und erstellt einfache und klare Webseiten, die den Zustand und den Status Ihres NMEA-2000-Netzwerks anzeigen.“ BESCHREIBUNG Digital Yacht NAVDoctor ist ein tragbares NMEA 2000 Netzwerk-Diagnose-Tool/Testgerät. Es ermöglicht Ihnen eine schnelle Überprüfung und Diagnose des NMEA-2000-Netzwerks. Es kombiniert die Funktionalität bestehender NMEA 2000-Anzeigeprogramme und Testgeräte in einer einzigen, kostengünstigen, einfachen Plug ’n Play-Box. Es wird vom Netzwerk selbst mit Strom versorgt und schafft einen lokalen Wifi-Punkt, an den ein Mobiltelefon, Tablet oder PC angeschlossen werden kann.  Nach dem Anschluss greifen Sie einfach über einen Webbrowser auf Funktionen zu, so dass keine komplizierte Software installiert werden muss. NMEA-2000-Netzwerke basieren auf einer robusten Canbus-Architektur, aber ein schlechtes Gerät, Kabel oder eine schlechte Terminierung können sich nachteilig auf die Leistung auswirken.  Die Fehlersuche kann zeitaufwendig und schwierig sein. Mit einem Digital Yacht NAVDoctor in Ihrem Toolkit sparen Sie Zeit, Geld und Frustration. Digital Yacht NAVDoctor ist ein unverzichtbares Werkzeug für jeden Schiffselektroniker oder Installateur und bietet außerdem die Möglichkeit, ein Zertifikat für eine Netzwerkzustandsprüfung auszudrucken, um eine Installation zu validieren und den Kundendienst zu verbessern. Weitere Informationen finden Sie in einem YouTube-Video (video auf Englisch). EIGENSCHAFTEN NMEA 2000 Diagnose-Tool Selbstversorgt vom NMEA-2000-Bus – passt in Sekunden Erstellt sein eigenes drahtloses Netzwerk auf dem Boot oder kann sich in der Werkstatt einem bestehenden Netzwerk anschließen Keine Anwendungen erforderlich, die einfache Webschnittstelle von NAVDoctor wird in Ihrem Browser angezeigt Listet alle Geräte im NMEA-Netzwerk und alle PGNs auf, die übertragen werden Auf der Seite Gesundheit erhalten Sie eine sofortige Momentaufnahme der wichtigsten Leistungsparameter des Netzwerks. Kann alle Daten zur eingehenden Analyse in eine Textdatei protokollieren Erzeugt einen Netzwerk-Gesundheitsbericht, den Sie entweder ausdrucken oder als PDF speichern können Sie können dem Kunden einen Gesundheitsbericht aushändigen oder für Ihre eigenen Installationsunterlagen aufbewahren

Die Maretron GPS200 GPS Antenne bietet Ihnen 5 mal pro Sekunde die Anzeige der aktuellen Positionsdaten, 4 mal pro Sekunde die genaue Bootsgeschwindigkeit sowie 1 mal pro Sekunde die genaue Uhrzeit. Diese Antenne ist mit WAAS/EGNOS vereinbar und verfügt damit über genaue Positionsberechnungen mit einer Genauigkeit von 3 Metern. Installiert wird die GPS Antenne mit Hilfe einer Halterung mit 1" und 14 Gewindegängen.

Das Maretron RIM100 Schaltanzeige Modul dient der Kontrolle von elektrischen Schaltkreisen. Dabei spielt es keine Rolle ob diese mit Gleichstrom oder Wechselstrom funktionieren. Das Modul gibt Ihnen über die Funktionstüchtigkeit von z.B. Bilgenpumpen, Ventilatoren, Winschen oder der Beleuchtung an Bord Auskunft. Es ist mit verschiedenen Instrumenten im NMEA 2000 Netzwerk kompatibel. Das RIM100 funktioniert mit manuell geschalteten Ladungen (z.B. laufende Lichter, Ankerleuchten oder Deckleuchten) sowie auch mit automatisch geschalteten Ladungen (z.B. Bilgenpumpen, Motor Ventilatoren und Transportpumpen). Dies ist äußerst nützlich, da man so weiß, wann die Geräte laufen und wann nicht. Mit einem NMEA 2000 kompatiblen Display können Sie von überall auf dem Boot aus den aktuellen Status Ihrer Modulkontrollen abrufen.

Die Maretron IPG100 Internet-Protokoll-Schnittstelle dient der Verbindung Ihres PCs, Tablets oder Smartphones mit Ihrem NMEA 2000-Netzwerkes. Damit können Sie so alle Instrumente Ihres Schiffes mit einer N2KView-Software beobachten. Können Sie mit einer herkömmlichen Anzeige NMEA 2000-Netzwerkdaten abbilden so haben Sie mit der Protokoll-Schnittstelle keine Einschränkungen mehr bezüglich der Anzahl und Art Ihrer angeschlossenen Geräte. Dazu muss auf den Geräten nur die N2KView Software laufen. Die IPG100 Schnittstelle verfügt über einen NMEA 2000 und einen Ethernet-Anschluss, der zur Kommunikation zwischen dem NMEA 2000 System und Ihren Abbildegeräten dient. Weiterhin besitzt das IPG100 einen USB-Anschluss, der für den Lizenz-Schlüssel der N2KView-Software genutzt wird.

Der Maretron DCM100 Gleichstrom Monitor ist ein Überwachungsmonitor zur Messung von Strom und Spannung jeder an das System angeschlossenen Stromquelle (DC) oder jedem verbrauchenden Gerät. Beispielsweise ermöglicht das Gerät Ihnen so Batterien, Lichtmaschinen, Solarpanele oder Windgeneratoren zu überwachen. Anschließen lässt sich der Gleichstrom Monitor an verbrauchende Instrumente wie Inverter, Ankerwinden, Kühlgerate oder an gesamte abzweigende Stromkreise. Diese erhaltenen Daten werden anschließend an das NMEA 2000 Netzwerk weitergegeben.    Der DCM100 verfügt über einen Hall-Sensor. Dieser misst den Strom. Dabei wird das stromführende Kabel durch den Sensor geleitet. Somit muss der strommessende Sensor nicht mit dem Kabel verbunden werden. Der Monitor misst und wandelt Strom, Brummspannung, Batterietemperatur, Ladezustand, verbleibende Zeit und Wirkungsgrad in Verbindung mit DC-Quellen oder Verbrauchern um. Je zu messendes Instrument brauchen Sie ein DCM100 Gerät.   Lieferumfang: DCM100 Gleichstrom-Monitor Hall-Sensor (LEMHTA200-S) Temperaturfühler (TR3K)  Batteriekabel mit Sicherung (FC01) zum Messern der Batterie Batteriekabel mit Sicherung (FC01) zur Spannungsversorgung

Das Maretron TPM100 Temperaturmodul bietet Ihnen die Möglichkeit sich bis zu 6 verschiedene Temperaturen anzeigen zu lassen. Diese werden von speziellen Messfühlern aufgenommen. Einmal gemessen können Sie diese Daten auch in das NMEA 2000 Format umwandeln. Vier Messfühler besitzen einen temperaturabhängigen Widerstand und zwei weitere sind mit Hochtemperaturfühlern ausgestattet. Dies dient zum Messen der Temoeratur in der Kabine, vom Kühlschrank, im Motorraum, in Tanks oder auch von Abgasen. Die Thermistor Prüfspitzen erlauben eine Messspanne von -20° bis 80° C, die Thermoelement Prüfspitzen eine Messspanne von 0° bis 900° C und sind für die Messung der Abgastemperatur geeignet. Die Messergebnisse des Moduls sind mit Hilfe eines NMEA 2000 kompatiblen Displays auf diesem überall auf dem Schiff anzeigbar.

Der Maretron TP-EGT-1 Temperaturfühler für Abgas ist für die Messung der Abgastemperatur geeignet. Er ist mit anderen Maretron Geräten im NMEA 2000 Netzwerk kompatibel und verbindbar.

Der Maretron MS-1035 Magnetsensor ist ein rechteckiger Sensor, der für den Gebrauch innen geeignet ist. Er ist mit anderen Instrumenten der Maretron Serie kompatibel.

Das MCF-2M-D4, Adapterkabel Deutsche 4 PIN ist ein vollständiger Kabelsatz, der mit einer Adapter Microbuchse ausgestattet ist. Dieser passt auf eine deutsche 4 PIN Verbindung. Die Länge des Kabels beträgt 2 m und es dient der Integrierung verschiedener Maretron Instrumente in das NMEA 2000 Netzwerk.

Der Maretron PT-0-100PSI-01 Druckgeber wird für die Ermittlung des Vakuums bzw. Druckes für bis zu 6,89 Bar verwendet. Er lässt sich zusammen mit anderen Maretron Instrumenten in das NMEA 2000 Netzwerk einbinden.

Der Maretron MS-1085-N Magnetsensor ist ein rechteckiger Magnetsensor, der für den Bereich außen geeignet ist.

Das Maretron ALM100 Alarmmodul bietet Ihnen einen optischen sowie einen akustischen Alarm, unabhängig vom Anlass der Alarmauslösung. Das Modul besitzt einen 105 dB lauten piezoelektrischen Tongeber und eine rötliche helle LED Anzeige. Eine weitere grüne LED Anzeige signalisiert Ihnen die Betriebsbereitschaft des Alarmmoduls sowie die erfolgreiche Spannungsversorgung. Ein weiterer Vorteil des Moduls ist die Wasserdichte und die Montagemöglichkeit im Cockpit oder auf der Flybridge. Der akustische Alarm kann einen der 32 vorprogrammierten Muster annehmen, um verschiedene Alarmgründe aufzuzeigen. Das Modul kann durch Alarme die von Maretrons N2KView Schiffsüberwachungssystem weitergegeben werden ausgelöst werden sowie durch Maretrons DSM150/DSM250 Farbgrafikdisplays.

Der Maretron MBB200 Blackbox Prozessor kann mit verschiedenen Monitoren über eine VGA-Schnittstelle verbunden werden. Weiterhin können eine Maus und eine Tastatur mit der Blackbox vernetzt werden. Im Lieferumfang ist auch die vorinstallierte N2KView-Software enthalten. Da die Blackbox mit dem PC auch ohne eine zusätzliche Software arbeitet, wird dieser entlastet und kann rein zur Kontrolle der Schiffsfunktion und des NMEA 2000-Netzwerkes dienen. Der Blackbox-Prozessor bietet Ihnen einen festen eingebauten Speicher ohne Festplatte. Das er ohne Festplatte auskommt, ist der Stromverbrauch gering und beträgt maximal 1,7 A. Durch die wenige Wärme, die beim Betrieb entsteht, kann der Prozessor ganz ohne Lüftung betrieben werden. Er besitzt eine Internet-Protokoll-Schnittstelle (IPG) und kann so mit einem NMEA 2000 Netzwerk Daten austauschen.

Das Maretron SIM100 Schaltanzeige-Modul dient zur Überwachung von Schaltzuständen von verschiedenen Schaltern wie Magnetschaltern oder Meldern für Temperatur, Bewegung, Rauch, Kohlenmonoxid und anderen Gasen sowie von Glasbruchsensoren. Sollten unerwünschte Schaltzustände entstehen, erfolgt so eine zeitnahe Alarmierung und Information für die Crew oder den Eigner durch das Modul. Dieses SIM100 Modul bietet Ihnen Kompabilität mit vielen verschiedenen Instrumenten von Maretron, wie den Temperatursensoren, Kohlenmonoxid-Meldern, Rauchmeldern und Bilgenschaltern. Weiterhin besteht die Möglichkeit dieses mit Magnetschaltern, Glasbruchsensoren sowie mit Magnetkontakten für Luken, Türen und Bullaugen zu verbinden.

Der Maretron PT-0-10PSI-01 Druckgeber, der Druck und Vakuumverhältnisse von bis zu 0,69 Bar misst, ist mit dem Maretron NMEA 2000 Netzwerk kompatibel.

Der Maretron PT-0-5PSI-01 Druckgeber ist ein Geber, der bis zu 0,34 Bar messen kann.

Der Maretron SH-002 Rauch- und Temperaturmelder ist ein verlässlicher Alarmgeber für unerwünschte und gefährliche Rauch- und Temperaturverhältnisse.

Das Maretron FPM100 Druckmess-Modul bietet Ihnen die Möglichkeit des Anschlusses von bis zu 6 Druckmessgebern an das NMEA 2000 System von Maretron. Die Messung des Druckes einer Flüssigkeit bzw. des Tankfüllstandes kann so auf dem Schiff erfolgen und auf NMEA 2000 verbindbaren Displays angezeigt werden. Die Messung des Tankfüllstandes ist besonders für sehr tiefe Tanks geeignet. Bei erfolgreicher Kalibrierung wird immer der korrekte Tankinhalt angezeigt. Je nach Sensor wird Druck z.B. Wasser- oder Öldruck, Druck in hydraulischen Systemen oder die Größe des Vakuums z.B. das Vakuum in verstopften Filtern ermittelt. Möchten Sie das Druckmess-Modul kalibrieren, sollten Sie außerdem über die DSM250 Anzeige oder das USB100 Interface mit der N2KAnalyzer Software verfügen.

Das Maretron DB-1-100C, Mid-Kabel, 100 m, blau wird auf einer 100 m langen Rolle gewickelt geliefert und wird für den Anschluss verschiedener Maretron Instrumente an das NMEA 2000 Netzwerk verwendet.

Das Maretron MCF-2M-D12CAT Adapterkabel Deutsche 12 PIN ist ein Kabelsatz mit Adapter Micro Buchse auf Deutsche 12 PIN, 2 T-Kabel.

Der Maretron NF-NM4P-NF, Mini Power-Inserter dient der Spannungsversorgung und ist mit einer Buchse inklusive Sicherung ausgestattet. Er ist optimal mit anderen Maretron Instrumen im NMEA 2000 Netzwerk integrierbar.

Der Maretron TP-IP-1 Temperaturfühler für Tanks ist ein verlässlicher Temperaturfühler zum Ermitteln der Temperatur.
