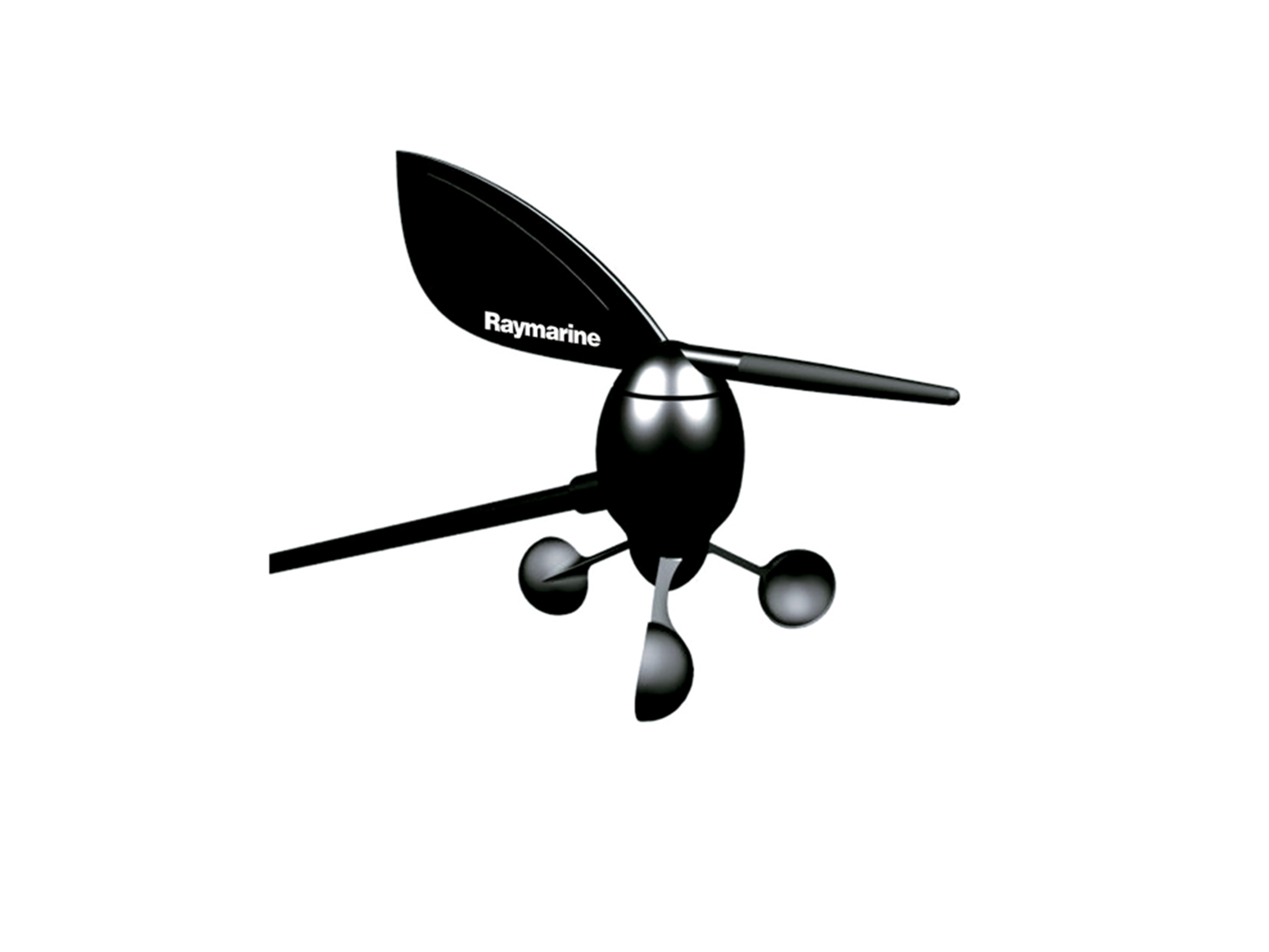

Raymarine i60 Wind-Instrument

Eigenschaften Log, Lot- und Temperaturgeber Kompatibles Rumpfmaterial: Holz und Kunststoff (GFK) Durchmesser Rumpfdurchbruch: 51 mm Arbeitet bei 235kHz, daher werden Signale eines 50/200 kHz Fischfinder-Gebers nicht gestört. Airmar's Smart™ Sensoren verfügen über eine integrierte Mikroelektronik, daher wird das Signal im Geber selbst verarbeitet. Kompatible Modelle Raymarine i70/ST70 direkter Anschluss an den SeaTalkng Backbone oder NMEA2000-Netzwerk

Der Raymarine B117 Bronze-Durchbruchgeber mit Flachprofil ist für die Rumpfmaterialien Holz und GFK geeignet und hat eine maximale Sendeleistung von 600W. Der Raymarine B117 Bronze-Durchbruchgeber mit Flachprofil sendet auf der  Frequenz 200/50 kHz. Der Bohrloch-Durchmesser für die Installation beträgt 2"/5,08 cm. Der Raymarine B117 Bronze-Durchbruchgeber mit Flachprofil wird mit einem 10 Meter langen Kabel mit Anschlussstecker geliefert.       Der Raymarine B117 Bronze-Durchbruchgeber mit Flachprofil ist kompatibel mit: •     A50D, A57D und A70D (mit Verbindungskabel)•     e7D (mit Verbindungskabel)•     DSM30•     DSM300

Unter den Gebertypen bringt der Durchbruchgeber, insbesondere bei hohen Geschwindigkeiten, die beste Leistung. In Watt RMS (Root Mean Square, Effektivwert) gemessen, bezieht sie sich auf die Stärke des Signals vor allem bei Verhältnissen wie etwa großen Tiefen und schmutzigem Wasser. Zudem ist die Anzeige der Detailtreue der Bodenstruktur von der Leistung des Gebers abhängig.   Das Gerät passt am besten für Boote mit Durchbruchantrieb oder Verdränger. Zur Befestigung des Raymarine B164 Bronze Durchbruchgeber muss ein Loch im Rumpf gemacht werden, in welches das Gerät eingebaut wird. Von dort aus strahlt es direkt ins Wasser.   Der Raymarine B164 Bronze Durchbruchgeber mit gekipptem Element schließt flach mit dem Rumpf ab und braucht keinen Anpassblock.  Der Geber muss fortwährend unter Wasser sein. Das Sendeelement in dem Gerät ist so eingebaut, dass es eine Rumpfkimmung bis zu 8° ausgleichen kann und der Geberkegel dennoch nach unten gerichtet ist. Er wird vor allen möglichen Vorsprüngen im Rumpf, wie etwa Kiel, Propeller oder Ruder, angebracht.   Bronzegeber sind besonders dienlich für Holzrümpfe, da dieses Material der Ausdehnung im Gegensatz etwa zu Plastik, Stand hält.     Weitere Details zum Raymarine Raymarine B164 Bronze Durchbruchgeber: Kompatibles Rumpfmaterial: Holz und Kunststoff (GFK) Leistung: 500W RMS (abhängig vom angeschlossenen Fischfinder) Anzeige: Tiefe & Temperatur Zwei Frequenzen (50/200 kHz) Q (50/200 kHz) = 7 / 17 (Q gibt die Qualität des Gebers an; je kleiner, desto besser) 0° gekippt - für Boote mit Rumpfkimmungen bis 8 Grad Durchmesser Rumpfdurchbruch: 92mm

Der Raymarine B17 Bronze Druchbruchgeber ist für Rumpfmaterialien Holz und GFK geeignet und wird mit einem 15 Meter langen Kabel mit Verbindungsstecker geliefert. Technische Details Raymarine B17 Bronze Druchbruchgeber: •    Frequenz: 200 kHz Der Raymarine B17 Bronze Druchbruchgeber ist kompatibel mit: •    i40 •    i50 •    i70

Der Durchbruchgeber bringt unter den Gebertypen, besonders bei hohen Geschwindigkeiten, die beste Leistung. Die Leistung in Watt RMS (Root Mean Square, Effektivwert) bezieht sich auch auf die Stärke des Signals unter erschwerten Bedingungen wie etwa große Tiefen und schmutziges Wasser. Auch die Anzeige der Detailtreue der Bodenstruktur ist von der Leistung des Gebers abhängig.   Der Geber eignet sich besonders für Boote mit Durchbruchantrieb oder Verdränger. Der Raymarine B258 Bronze Durchbruchgeber wird in einem Loch im Rumpf befestigt, von wo aus sie direkt ins Wasser strahlen. Desweiteren wird ein Anpassblock benötigt. Er gibt dem Geber die richtige Ausrichtung und einen sicheren Halt. Der Raymarine B258 Bronze Durchbruchgeber muss fortwährend unter Wasser sein und und vertikal nach unten zeigen. Daher wird er vor allen möglichen Vorsprüngen im Rumpf, wie etwa Kiel, Propeller oder Ruder, angebracht werden.   Bronzegeber sind besonders dienlich für Holzrümpfe, da es der Ausdehnung im Gegensatz etwa zu Plastik, Stand hält.     Weitere Details zum Raymarine B258 Bronze Durchbruchgeber: Kompatibles Rumpfmaterial: Holz und Kunststoff (GFK) Leistung: 500W RMS (abhängig vom angeschlossenen Fischfinder) Anuzeige: Tiefe & Temperatur Zwei Frequenzen (50/200 kHz) Q (50/200 kHz) = 9 / 15 (Q gibt die Qualität des Gebers an; je kleiner, desto besser) Kabellänge: 10 m Durchmesser Rumpfdurchbruch: 36 mm

Der Raymarine B45 Bronze-Echolotgeber ist für die Rumpfmaterialien Holz und GFK geeignet. Im Lieferumfang des Raymarine B45 Bronze-Echolotgeber ist ein Verkleidungblock enthalten.Bohrloch-Durchmesser für die Installation: 7/8"Der Raymarine B45 Bronze-Echolotgeber ist kompatibel mit:•    ST290•    ST40•    ST60+•    ST70 (ST70 depth pod notwendig)

Der Raymarine B744V Bronze-Durchbruchgeber mit Anpassblock ist für ein Boot mit Holz oder GFK Rumpfmaterial geeignet. Der Raymarine B744V Bronze-Durchbruchgeber mit Anpassblock wird mit einem 10 Meter langen Verbindungskabel geliefert.     Technische Details Raymarine B744V Bronze-Durchbruchgeber mit Anpassblock: •     Frequenz: 50/200 kHz•     Kabellänge: 10 m•     Durchmesser des Bohrlochs bei der Installation: 2"/5,08 cm•     Sonstiges: Selbstklebendes, entfernbares Paddelrad   Der Raymarine B744V Bronze-Durchbruchgeber mit Anpassblock ist kompatibel mit:•     A50D•     A57D•     A70D•     e7D  (Verbindungskabel erforderlich)•     DSM25•     DSM30•     DSM300

Angeknüpft an das erfolgreiche Sonar der Dragonfly-Serie von Raymarine, haben Sie mit dem Raymarine CP100 diese Technologie nun auch auf den Multifunktionsdisplays von Raymarine. Das Raymarine CP100 kann mit der intuitiven LightHouse Bedienoberfläche von Raymarine Kombiniert und vernetzt werden. Dazu benötigen Sie ein Multifunktionsdisplay der a-, c-, e- und gS-Serie (LightHouse Software V7.35 ist erforderlich). Fotorealistische Bilder der Bodenstruktur durch Anwendung der CHIRP DownVision™ Technologie von Raymarine DownVision™ Performance bei einer Tiefe bis zu 270 m (900 ft) Dual-Kanal CHIRP Sonar; sehen Sie ultra-hochauflösende Bilder der Bodenstruktur mit CHIRP DownVision™ und die Zielfische mit dem Sonarkanal gleichzeitig. Verbinde das Raymarine CP100 mit den aktuellen Multifunktionsdisplays von Raymarine. Von der kompakten a-Serie bis hin zur neuen gS-Serie. Das Raymarine CP100 liefert die Unterwasserbilder in einer Auflösung bis zu 1280 x 800 Pixel. Unterwasserbilder und die erstaunliche CHIRP Technologie Mit der Vernetzung des Raymarine CP100 Sonar Moduls ist die CHIRP DownVision™ Technologie nun auch auf den Multifunktionsdisplays von Raymarine verfügbar. Die CHIRP DownVision™ Technolgoie des Raymarine CP100 sorgt für fotorealistische Unterwasserbilder, Darstellung erstaunlich detailierter Bilder der Bodenstruktur und gleichzeitige Anzige von Zielfischen. Herkömmliche Sonare senden und empfangen mit einer Frequenz Puls für Puls. Das Raymarine CP100 nutzt die CHIRP Technologie und sendet in einer größeren Bandbreite - das Resultat sind hochaufösende, fotorealistische Sonarbilder. Angeln im Süßwasser  Das Raymarine CP100 ist die ideale Lösung für Angeln im Süßwasser. Angeschlossen an einem HybridTouch Display der e-Serie von Raymarine erfolgt die Bedienung des Sonars über den Touchscreen oder wahlweise über die Funktionstasten. Fotorealistische CHIRP DownVision™ Bilder machen die Identifizierung der Lebensräume von Barsche und anderen Süßwasserfischen extrem einfach. Angeln im Salzwasser  Mit einer Tiefe von bis zu 270 m (900 ft) ist das Raymarine CP100 die perfekte Wahl für das Angeln vor der Küste und in Buchten. Wracks werden mit einer unübertroffenen Genauigkeit bildlich dargestellt, während der zweite CHIRP Sonarkanal die Köder und Raubfische anzeigt.

Der Raymarine CPT-110 CHIRP Kunststoff-Durchbruchgeber für Tiefe/Temperatur ist kompatibel zum Raymarine CP100, a68 und a78. Der CPT-110 DownVision-Geber mit einem breiten (backbord/steuerbord) und einem schmalen (vorn/achtern) Kegel liefert hervorragende DownVision Ansichten. Zusätzlich befindet sich ein Anpassblock zum optimalen Ausrichten des Gebers im Lieferumfang. Eigenschaften:   Länge: 210,8mm, Höhe: 131,8mm Sonar – 25° konischer Kegel Typische Tiefe bis ca. 189m (600ft) Lieferumfang:   CPT-110 CHIRP Kunststoff-Durchbruchgeber für Tiefe/Temperatur Anpassblock 10m Kabel

Der Raymarine CPT-70 CHIRP Kunststoff-Durchbruchgeber für Tiefe/Temperatur eignet sich für DownVision-Ansichten und besitzt einen breiten (backboard) und einen schmalen (vorn/achtern) Kegel. Zudem ist im Lieferumfang des CPT-70 ein Anpassblock enthalten, der beim Ausrichten des Gebers nützlich ist. Eigenschaften: Abmessungen: Länge: 210,8mm; Höhe:131,8mm max. Sonar – 25° konischer Kegel Typische Tiefe: bis ca. 189m (600ft)   Lieferumfang:   CPT-70 CHIRP Kunststoff-Durchbruchgeber für Tiefe/Temperatur Anpassblock 10m Kabel Dokumentation

Der Raymarine D800/P17 Durchbruchgeber ist aus Kunststoff und ist für die Rumpfmaterialien Aluminium und GFK geeignet. Raymarine D800/P17 Durchbruchgeber wird mir 14 Meter Kabel und Anschlussstecker geliefert. Der Bohrloch-Durchmesser für die Installation beträgt 2". Der Raymarine D800/P17 Durchbruchgeber ist kompatibel mit: •    i40 •    i50 •    i70

Der Raymarine DST800 Durchbruchgeber 200kHz analog bietet die Möglichkeit mit nur einem Rumpfdurchbruch dei wichtigsten Informationen zu messen. Der analoge DST800 wird mittels offenen Kabelenden, welche farblich codiert sind, einfach an ein kompatibles Raymarine Anzeige-Instrument anschlossen. Geberwerte: Tiefe (Depth) Geschwindigkeit (Speed) Temperatur ( temperature) Diese Geber ist kompatibel mit: Raymarine i50 Tridata Raymarine i70s Multi-Anzeige (iTC-5 Konverter erforderlich) Rayamrine i70 Multi-Anzeige (iTC-5 Konverter erforderlich) Raymarine iTC-5 Konverter (i70 oder i70s erforderlich) Raymarine ST60+ Tridata Der Geber kann jedoch auch kombiniert mit 2 Raymairne Anzeigeinstrumenten verwendet werden z.B.: Raymarine i50 Log und i50 Echolot Raymarine i40 Echolot und i40 Log Der Rumpfdurchbruch beträgt 50mm.

Eine einfache, einzelne Schnittstelle für Motordaten Attraktive und unkomplizierte Lösung, keine multiplen Motor- und Autopiloten-Gateways mehr.   Darstellung der Motordaten neben der Anzeige von Radar, Sonar und Navigationsdaten auf einem einzelnen Touchscreen-Display.   Zugang zum einfachen Anpassen der dargestellten Daten, wie z. B. Motor-Performance, Kraftstoffverbrauch, Alarme und vieles mehr...   Zeigt die Motordaten auch auf dem SmartPhone oder Tablet-PC bei Nutzung der mobilen Apps von Raymarine.   Durch die einfache Installation des Raymarine ECI-100 ist die Motor- und Navigations-Integration für nahezu jede Schiffsgröße zu realisieren.               Steuern Sie den Autopiloten von jedem Netzwerk-Display an Bord Das Raymarine ECI-100 verbindet den 9-achsigen Evolution Sensor von Raymarine und die adaptive Autopiloten-Steuerung mit Ihrem Drive-by-Wire Antrieb, und das ohne Verwendung eines herstellereigenen Autopiloten-Gateways.   Genießen Sie die volle Autopiloten-Steuerung auf jedem einzelnen Touchscreen-Display!   Kompatibel mit allen Multifunktionsdisplays   Die Anzeige der Motordaten und Bedienung des Autopiloten via Raymarine ECI-100 sind mit allen aktuellen Multifunktionsdisplays der Raymarine Axiom und Raymarine Axiom XL Serie möglich. Für die Verwendung auf Multifunktionsdisplays der Raymarine aSerie, cSerie, eSerie, eS und gS Serie ist dafür die mindestens die Raymarine LightHouse II Software Version v8.52 erforderlich.     ECI-100 Motordaten-Parameter     Motordrehzahl     Getriebeöltemperatur   Motoröltemperatur     Kraftstofftank   Motortemperatur     Verbrauchte Kraftstoffmenge (kalkuliert vom ECI-100)   Motoröldruck     Lichtmaschinenpotenzial   Motorkühlmitteldruck     Gesamte Motorenbetriebsstunden   Motorkraftstoff     Motorenauslastung in Prozent   Ladedruck     Getriebedaten   Batteriepotenzial     Fahrzeugidentifikationsnummer (wird nicht auf dem Display angezeigt)   Getriebeöldruck     Software-Version (wird nicht auf dem Display angezeigt)   *Volvo und Volvo Penta sind Warenzeichen (™) und/oder eingetragene® Warenzeichen der Volvo Trademark Holding AB. Raymarine ist nicht mit Volvo verbunden oder indossiert.

Der Raymarine Fluxgate-Kompass-Sensor T909 für Micronet Displays wird über den Rumpf-Transmitter (T121) angeschlossen. Der Fluxgate-Sensor mit einem Schwenk-und Neigungswinkel von 30° ist kardanisch gelagert und besitzt lediglich ein Gewicht von 145g.

Das Raymarine Geber-Adapterkabel verbindet DSM-Geber mit Raymarine-Geräten der a, c und e-Serie.
