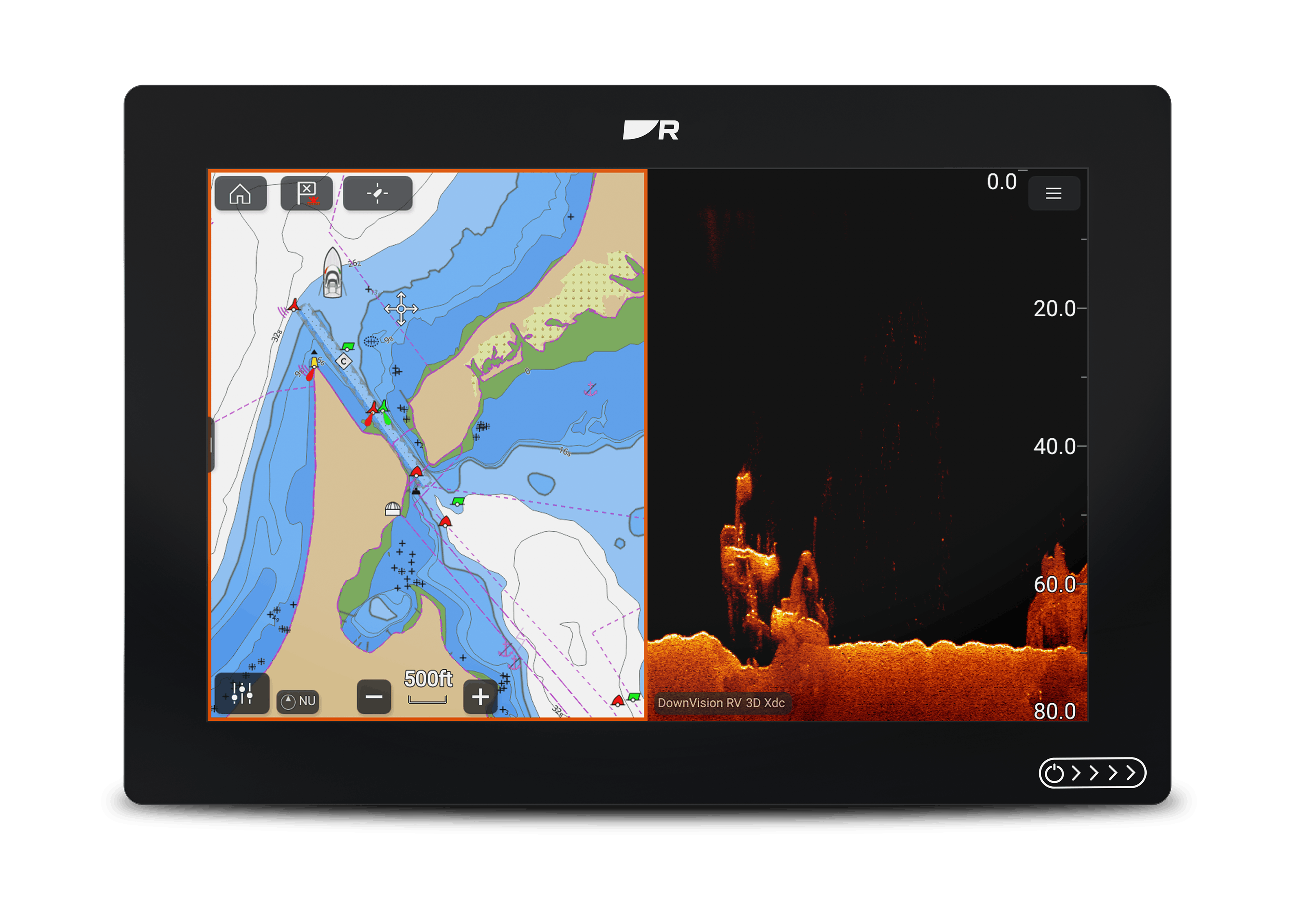

Raymarine Axiom 2 Kartenplotter 12 Zoll mit integriertem RealVision 3D Sonar

Raymarine Axiom 2 – Hochleistungs-Kartenplotter der nächsten Generation

Der Raymarine Axiom 2 Kartenplotter setzt neue Maßstäbe in der modernen Boots-Navigation. Mit leistungsstarker Hardware, intuitiver Bedienung und nahtloser Konnektivität bietet dieses Multifunktionsdisplay alles, was Sie für sichere und präzise Törns benötigen. Erhältlich in den Displaygrößen 7", 9" und 12", passt sich das System perfekt an jede Bootsgröße und jeden Anspruch an.

Maximale Kontrolle auf einem einzigen Display

Das optimierte LightHouse-Betriebssystem macht komplexe Navigation erstaunlich einfach. Alle wichtigen Funktionen wie Karten, Radar, Sonar und Video laufen in einer klar strukturierten Oberfläche zusammen. Dadurch behalten Sie jederzeit den Überblick – selbst in anspruchsvollen Situationen auf See.

Im Inneren arbeitet ein moderner 6-Core-Prozessor, der für eine bis zu 30 % schnellere Darstellung sorgt. Karten laden flüssig, Routen werden nahezu in Echtzeit berechnet und jede Eingabe erfolgt ohne Verzögerung. Das Ergebnis ist eine Navigation, die sich direkt und zuverlässig anfühlt.

Vom Kartenplotter zum High-End-Multifunktionssystem

Der Axiom 2 ist sowohl als dedizierter Kartenplotter erhältlich als auch in der RV-Variante mit integriertem RealVision™ Sonar. Damit entscheiden Sie selbst, ob Sie sich auf präzise Navigation konzentrieren oder ein leistungsstarkes Fischfinder-System integrieren möchten.

Mit Technologien wie SideVision™, DownVision™ und RealVision™ 3D eröffnet sich Ihnen eine völlig neue Sicht auf die Unterwasserwelt. Strukturen, Tiefen und Fischbewegungen werden gestochen scharf dargestellt – ideal für ambitionierte Angler und alle, die ihr Revier besser verstehen möchten.

Vernetzt, erweiterbar und bereit für die Zukunft

Der Axiom 2 ist darauf ausgelegt, sich perfekt in Ihr bestehendes Bordnetzwerk einzufügen. Über schnelle RayNet-Verbindungen und moderne Funkstandards kommuniziert das System zuverlässig mit weiteren Displays, Sensoren und Geräten.

Durch die Integration führender Motorenhersteller behalten Sie wichtige Leistungsdaten jederzeit im Blick. Zusätzlich eröffnen Ihnen zahlreiche Apps neue Möglichkeiten – von Wetterinformationen bis hin zu Entertainment direkt auf dem Display.

Entwickelt für den Einsatz unter allen Bedingungen

Das HydroTough™-Display sorgt dafür, dass Wasser einfach abperlt und die Touchbedienung auch bei Regen oder Spritzwasser zuverlässig funktioniert. Gleichzeitig garantieren die hellen IPS-Displays eine exzellente Ablesbarkeit – selbst bei direkter Sonneneinstrahlung.

Mit seiner wasserdichten Bauweise und der Fähigkeit, auch bei extremen Temperaturen zuverlässig zu arbeiten, ist der Axiom 2 ein Partner, auf den Sie sich jederzeit verlassen können.

Smarte Navigation und moderne Routenplanung

In Kombination mit modernen Seekarten und der Orca-App wird die Routenplanung deutlich einfacher. Geben Sie Start und Ziel ein – den optimalen Weg berechnet das System automatisch und sorgt für eine entspannte und sichere Navigation.

Technische Daten

Abmessungen (Bügelmontage) (BxHxT)

• 7": 250,4 x 162,5 x 218 mm
• 9": 265,03 x 187,81 x 178 mm
• 12": 314 x 217 x 178 mm

Abmessungen (Aufbau-/Bündigmontage) (BxHxT)

• 7": 201,1 x 133 x 218 mm
• 9": 244,08 x 157,78 x 178 mm
• 12": 314 x 226,72 x 178 mm

Schnittstellen & Speicher

• Zubehöranschluss: USB Micro B
• Ethernet: RayNet (10/100/1000 MBit/s)
• Externer Speicher: 1× MicroSDXC
• NMEA2000: DeviceNet (im Stromkabel integriert)
• Funkverbindungen: Bluetooth 4.0, Wi-Fi 802.11 b/g/n
• Interner Speicher: 64 GB
• Geberanschluss (RV): 25-poliger RealVision-Anschluss

Umgebungsbedingungen

• Betriebstemperatur: -25 °C bis +55 °C
• Lagertemperatur: -30 °C bis +70 °C
• Luftfeuchtigkeit: bis 93 % bei 40 °C
• Wasserdichtheit: IPX6, IPX7

Stromversorgung

• Stromverbrauch 7": 9,84 W
• Stromverbrauch 9": 11,98 W
• Stromverbrauch 12": 18,96 W
• Betriebsspannung: 8–16 V DC
• Sicherung: 7 A
• Bordspannung: 12 V DC
• LEN (NMEA 2000): 1

Display (LCD)

• Auflösung 7": 1024 × 600
• Auflösung 9": 1280 × 720
• Auflösung 12": 1280 × 800
• Helligkeit 7": 1800 nits
• Helligkeit 9": 1500 nits
• Helligkeit12": 1800 nits

• Schutzbeschichtung: HydroToughTM ölabweisend
• LCD-Typ: IPS (In-Plane-Switching)


GPS & Navigation

• Positionsgenauigkeit: ≤ 15 m (ohne SBAS), ≤ 5 m (mit SBAS)
• GNSS-Systeme: GPS, GLONASS, Beidou
• SBAS: WAAS, EGNOS, MSAS, GAGAN, QZSS
• Satelliten: bis zu 28 gleichzeitig
• Aktualisierungsrate: 10 Hz
• Kaltstart: ca. 2 Minuten
• Antenne: Intern (Keramik-Chip)
• Frequenzbereich: 1.574 – 1.605 MHz

Sonar (nur RV-Modelle)

• CHIRP-Sonarkanäle: 1. RealVision 3D: 70 W / 350 kHz 2. SideVision: 70 W / 350 kHz 3. DownVision: 35 W / 350 kHz 4. CHIRP High: 100 W / 200 kHz
• Konventionelles Sonar: 50/200 kHz (600 W) Hinweis: Externer Geber + Adapter erforderlich

Kartenplotter-Funktionen

• Wegpunkte: bis zu 10.000 (in 200 Gruppen)
• Routen (Variante 1): bis zu 250 Routen mit je 500 Wegpunkten
• Routen (Variante 2): bis zu 15 Routen mit je 10.000 Wegpunkten
• Automatische Routenplanung: Ja (Navionics oder Orca App)

Kompatible Karten

• LightHouse Karten
• Navionics
• C-MAP
• Florida Marine Tracks
• CMOR Mapping
• Imray digitale Karten
• S-63 verschlüsselte Karten
