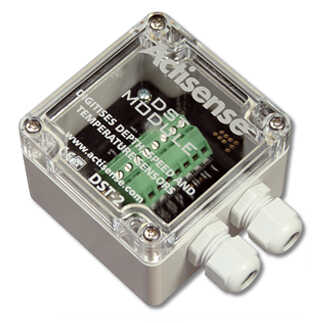

Actisense DST-2 Active DST Modul

239,00 €*

% 240,00 €* (0.42% gespart)

Verfügbar + Lieferzeit 3-4 Tage in Deutschland

Ausführung
Produktnummer: 20925
Hersteller: Actisense
Produkt-Nr Optionen Preis Lager
20924 150kHz Geber 239,00 €
zum Produkt
20925 170kHz Geber 239,00 €
zum Produkt
20926 200kHz Geber 279,00 €
zum Produkt

Das Actisense DST-2 Active DST Modul ist geeignet, um Daten analoger Geber in NMEA Daten umzuwandeln. Es wird mit neuen oder bereits exsistierenden Geber, die im Schiff eingebaut sind, benutzt. Dabei wandelt dieses Modul Signale für Tiefe, Geschwindigkeit und Temperatur in Daten für Ihr NMEA Netzwerk um. Es ist ideal für den Einsatz verschiedener Geräte, die mit dem NMEA 0183 Netzwerk kompatibel sind, wie beispielsweise Kartenplotter, Radare oder Bordcomputer sowie unterschiedliche Sensoren.



Das Modul ganz einfach geeicht werden. Es ermöglicht, die Daten von Geschwindigkeitsgebern anzusprechen. Wird ein bereits vorhandener Geber benutzt, muss die Frequenz des Moduls mit dem Geber übereinstimmen. Wählen Sie einfach das passende Modul für Ihren Geber aus dem Drop Down Menü aus.



EigenschaftMinMax
Anschlussspannung11 V28 V
Stromzufuhr30 mA40 mA
Eingangsspannungstoleranz-15 V+15 V
Differenzspannung Eingang2.0 V-
Ausgangsstrom-10 mA
Baud Rate4800 bps-
Datenaugabenrate-1 sec
Ausführung: 170kHz Geber
